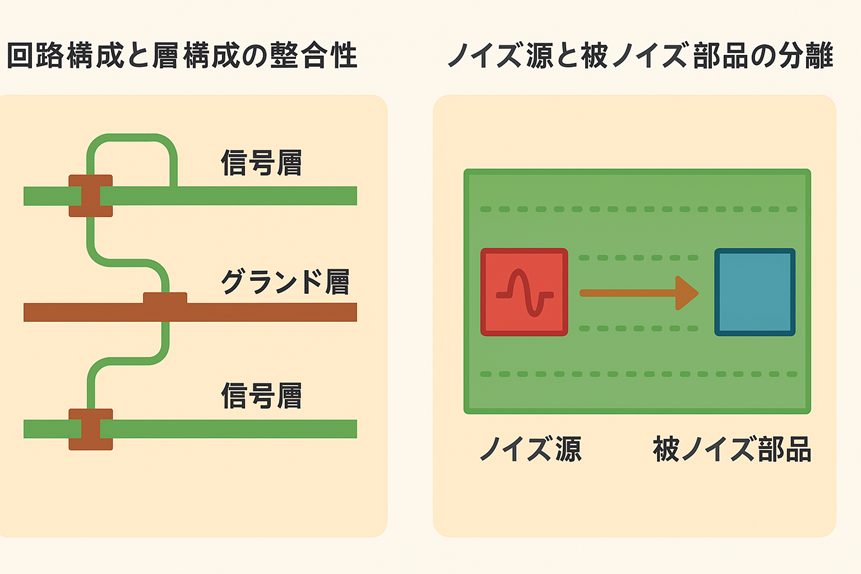

１． 回路構成と層構成の整合性をとる
多層プリント基板（Multi-layer PCB）の設計において、回路の構成（論理設計・機能ブロック）と、物理的な層構成（レイヤースタックアップ）を整合させることは、ノイズ低減・信号品質・放熱・量産性の観点から非常に重要です。
１－１ なぜ整合性が必要なのか？
- 信号の伝送品質を確保するため：
高速信号では信号層の直下にGNDプレーンを配置し、反射やインピーダンスの乱れを抑制します。
- 電磁ノイズの抑制：
信号とGNDが離れるとノイズ放射（EMI）やクロストークの原因になります
- 適切な電源供給：
GND層と電源層を近接させると、電源インピーダンスが下がり、安定した供給が可能になります。
１－２ 代表的なレイヤースタックアップ構成
| 層構成 | 用途・特徴 |
| 2層基板 | 最もシンプル。高速信号には不向き。 |
| 4層基板 | 信号1／GND／電源／信号2。バランスが良く中速信号にも対応。 |
| 6層以上 | 信号／GND／信号／電源／GND／信号など。高速・高密度設計向き。 |
ポイント：信号層の隣には必ずGNDまたは電源層を配置することが重要です。
１－３ 設計時の実践的なポイント
- 差動信号はGNDを挟む上下の層に配置しない。
- 電源層とGND層は近接配置。
- ビアは最小限にしてGNDプレーンを分断しない。
- GNDプレーンはなるべく分割しない。
１－４ 推奨スタックアップ構成例（4層）
- Layer 1 (Top): Signal
- Layer 2: GND
- Layer 3: Power
- Layer 4 (Bottom): Signal
- → GNDとPowerを内層に配置することで信号層が安定し、ノイズと反射が低減されます。
１－５ 整合性をとることで得られる効果
| 効果 | 詳細 |
| 高速信号の反射抑制 | GND近接によるインピーダンスの安定化 |
| EMIの低減 | 信号ループ面積の最小化 |
| 電源安定性向上 | GND/電源間の低インピーダンス化 |
| クロストークの抑制 | 信号干渉の低減 |

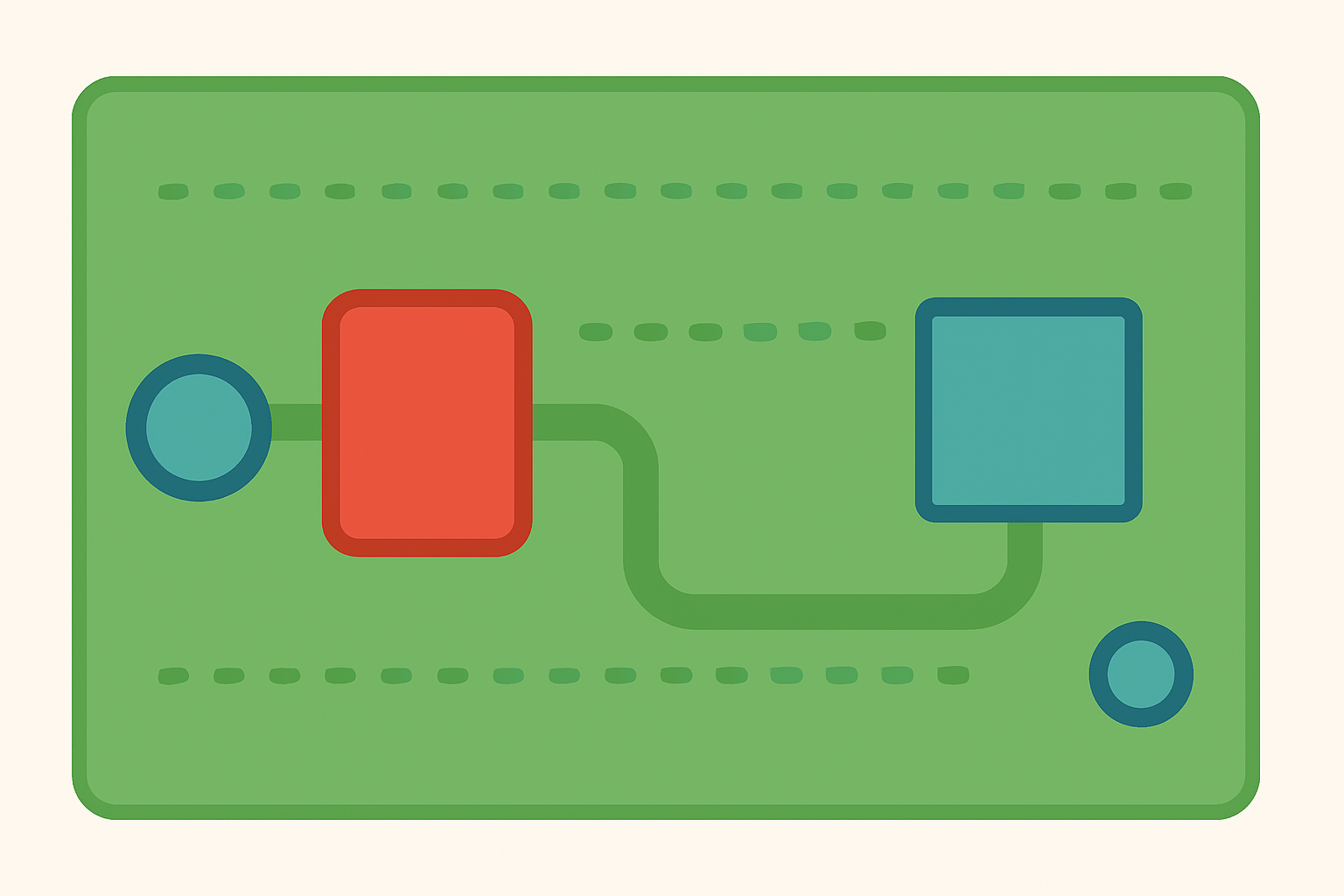

２． ノイズ源と被ノイズ部品の分離
電子機器においてノイズの発生とその影響を抑えるためには、「ノイズ源」と「被ノイズ部品」を物理的・電気的に分離することが重要です。基板設計では、適切なゾーニング、グランドの管理、配線の工夫などを行うことで、EMIやクロストークを抑制し、信頼性の高い製品を実現できます。
２－１ ノイズ源の代表例
| ノイズ源となる要素 | 発生するノイズの種類 |
| スイッチング電源IC | 高周波ノイズ、バーストノイズ |
| モータドライバ、リレー | インダクティブノイズ（サージ） |
| 高速クロック回路（FPGA/MCU） | 高調波ノイズ、周期性ノイズ |
| 高速通信（USB, HDMI, LVDS） | 伝導ノイズ、放射ノイズ |
２－２ 被ノイズ部品の代表例
| 被ノイズ性が高い要素 | 影響例 |
| アナログ回路（ADC/DAC） | 電圧精度低下、誤動作 |
| センサー入力部 | 誤検出、感度劣化 |
| 通信ライン（UART、CAN、I²C） | データ破損、通信エラー |
| 高インピーダンス回路 | 外来ノイズの取り込み |
２－３ 設計時の分離方法
- ノイズ源とアナログ信号部をゾーン分けして十分な距離を空けて配置する
- アナログGNDとデジタルGNDを分け、1点で接続する
- フィルタ（LCフィルタ、フェライトビーズなど）を適切に配置する
- ノイズ源の配線とアナログ信号配線が交差・並走しないようにする
２－４ チェックリスト
| 項目 | 確認内容 |
| ノイズ源と被ノイズ部品の分離 | ゾーン分けされているか |
| GNDの分離と一点接地 | 適切に接続されているか |
| フィルタ素子の使用 | 適切な位置にあるか |
| 配線の交差回避 | クロストークの懸念はないか |
まとめ
| 原則 | 効果 |
| ノイズ源と被ノイズ部品をゾーン分離 | EMIリスクを最小化 |
| GND・電源の管理を厳格に | GND電位の揺れ抑制 |
| フィルタと配置の最適化 | 信号品質と信頼性の確保 |
３． 配線の引き回しとクロストーク対策
プリント基板（PCB）の配線設計において、信号線や電源ラインの引き回しは、ノイズ、信号劣化、誤動作などの原因となります。特に、信号線同士の間で発生する「クロストーク」は高速信号や高感度アナログ信号に悪影響を及ぼすため、適切な対策が不可欠です。
３－１ クロストークとは
クロストークとは、ある信号線の電磁誘導や静電結合によって、隣接する別の信号線に不要な信号（ノイズ）が伝播する現象です。高速デジタル信号や長距離の平行配線で特に発生しやすく、信号品質の低下や通信エラー、アナログ測定誤差の原因となります。
３－２ クロストークが発生しやすい条件
| 条件 | 内容 |
| 長い並走配線 | 数cm以上の平行配線で電磁結合が強くなる |
| 配線間の距離が近い | トレース同士の間隔が狭いと誘導が大きくなる |
| グランドのリターンパスが不適切 | リターン電流が遠回りすると干渉が増大 |
| 多層基板での上下層並走 | 異なる層の配線でもクロストークが生じる |
３－３ 配線設計における対策
- 高速信号線やアナログ信号線は、できる限り他の線と並走させない
- 並走距離を短くし、できるだけ直交させる
- 信号線の近くにGND配線を通してリターンパスを最短化
- 差動信号線（LVDS、RS-485など）はペアでの整合を保つ
- シールド配線やガードトレースを活用する
- 配線幅と間隔を適切に設定し、設計ルールに従う
３－４ クロストーク対策の具体例
- 隣接する高速信号線同士の間にGNDラインを挿入することで、遮蔽効果を得る
- アナログ信号線とデジタル信号線のレイヤーを分離し、重ならないようにする
- 長いバスラインには終端抵抗を設け、反射による影響を抑える
３－５ チェックリスト
| 項目 | 確認内容 |
| 配線の並走回避 | 高速/アナログ信号の並走距離は最小化されているか |
| グランドの配置 | リターンパスは信号線に沿って配置されているか |
| 差動信号の整合 | 差動ペアの長さと間隔は揃っているか |
| 終端処理 | バスや高速信号には終端抵抗があるか |
まとめ
| 原則 | 効果 |
| 配線の並走を避ける | クロストークの抑制 |
| リターンパスの確保 | 信号の安定化 |
| シールドやガード配線の活用 | 電磁干渉の軽減 |
４． 電源とGNDのレイアウト最適化
プリント基板設計において、電源とGNDのレイアウトは回路全体の安定動作を左右する重要な要素です。ノイズ、電圧降下、信号の不整合、発振など多くの問題は、不適切な電源・GND設計に起因します。
４－１ 電源とGNDの役割
- 電源は各回路ブロックに安定した電圧を供給します。
- GNDは信号の基準電位（リファレンス）を提供し、リターン電流の通り道でもあります。
４－２ GNDのレイアウト最適化
- GNDプレーンを広く・連続的に配置し、分断を避ける
- 高速信号の直下にGNDプレーンを配置し、リターンパスを最短経路にする
- アナログGNDとデジタルGNDは1点接続（スター接続）で管理する
- 多層基板では1層をGNDプレーン専用に割り当てるのが理想的
４－３ 電源のレイアウト最適化
・電源トレースはなるべく短く、太く引いて電圧降下を抑制
・電源ラインにはデカップリングコンデンサをできるだけICの近くに配置
・複数の電源電圧を使用する場合は、スイッチングノイズが混入しないように配慮
・電源層（パワープレーン）を設け、安定した供給と低インピーダンス化を図る
４－４ 具体的な設計テクニック
- GNDプレーンにスリットを入れない（電流の流れが制限される）
- アナログ回路のGNDには信号の帰還点も含め、1点接地を意識する
- 電源トレースの隣にGNDトレースを配置することでループ面積を縮小
- デカップリングコンデンサは0.1μFと10μFの2段構成で高周波と低周波を分離
４－５ レイアウト設計時のチェックポイント
| 項目 | 確認内容 |
| GNDプレーン | 断絶や細くなった箇所はないか |
| 電源トレース | 各ICに十分な太さで供給されているか |
| デカップリングC | IC直近に配置されているか |
| GNDの統一 | アナログGNDとデジタルGNDの分離が適切か |
まとめ
| 原則 | 効果 |
| GNDプレーンの確保 | ノイズ耐性の向上 |
| 短く太い電源配線 | 電圧降下の防止 |
| コンデンサの配置最適化 | 高周波ノイズの除去 |
５． 熱対策と部品配置の工夫
電子機器における熱対策は、信頼性や長寿命の確保に直結する重要な設計項目です。プリント基板（PCB）上の部品から発生する熱を効率よく逃がす工夫と、放熱を妨げない部品配置が求められます。
５－1 熱が与える影響
- 半導体部品の温度上昇による寿命短縮（10℃上昇で寿命が半減）
- 熱による性能劣化（誤動作、クロックの乱れ、抵抗値変動）
- ハンダ不良・基板の反り・熱膨張による破損リスク
５－２ 熱対策の基本方針
- 発熱部品を集中させず、熱を分散配置
- 自然放熱・強制空冷・放熱板などの併用による放熱強化
- サーマルビアやGNDプレーンを使って熱を他層に逃がす
- 放熱パッドを介した筐体・ヒートシンクへの伝熱
５－３ 部品配置における工夫
- 発熱の大きい電源ICやMOSFETは基板端や空間の広い場所に配置
- 高温部品の周囲に温度依存性の高い部品（コンデンサ、センサ等）を配置しない
- 空気の流れ（通風方向）を意識して、熱がこもらないよう配慮
- 表面実装部品（SMD）の発熱は、裏面パターンにも逃がす設計とする
５－４ 熱解析とシミュレーション
CADツールの熱解析機能を活用し、部品配置やヒートシンクの効果を事前に検証できます。
また、発熱量や周囲温度を考慮した熱設計計算も重要です。
５－５ 具体的対策例
- QFNパッケージの下にGNDパッド＋ビアアレイで放熱
- 高出力抵抗（≥1W）は銅箔面積を大きくとり、ヒートスプレッダと一体化
- アルミ筐体にFETを熱伝導パッド経由で接触させる構造にする
５－６ レイアウト時のチェックリスト
| 項目 | 確認内容 |
| 発熱部品の配置 | 他部品と十分な距離をとっているか |
| 放熱パッド設計 | ビアやGND層に接続して熱逃がしを行っているか |
| 通風経路の確保 | 空気の流れを妨げる配置になっていないか |
| 筐体接触設計 | ヒートシンクや筐体と熱結合されているか |
まとめ
| 対策 | 期待される効果 |
| 放熱経路の確保 | 部品温度の低減、信頼性の向上 |
| 温度依存部品の分離配置 | 測定精度の確保、誤動作防止 |
| 熱解析の実施 | 事前の熱問題の発見と対処 |
６．製造性とメンテナンス性の確保
プリント基板（PCB）の設計において、製造性とメンテナンス性の両立は、製品の品質・コスト・寿命に大きな影響を及ぼします。設計段階から量産工程や現場での点検作業を意識することで、トラブルの防止や生産効率の向上が可能になります。
６－１ 製造性向上のための設計配慮
- 部品の向きを統一（チップ部品の実装方向をそろえる）
- 検査用パッドやテストポイントの配置
- 実装時の部品クリアランス確保（例：0603サイズ部品間は≥0.3mm）
- シルク印刷による部品番号や極性表示の明確化
- 製造公差を考慮したフットプリント設計（はんだブリッジや浮きの防止）
６－２ メンテナンス性の確保
- コネクタやヒューズなど交換部品は手が届きやすい場所に配置
- 絶縁距離を考慮して高電圧部は区画化
- リワーク可能な部品（コネクタ・大形IC）は周囲にスペースを設ける
- 回路ブロック単位でレイアウトし、故障解析を容易にする
- ドキュメント化（回路図、部品配置図）によるメンテナンス支援
６－３ 検査容易性の確保
- ICT（インサーキットテスト）やファンクションテストを想定したパッド配置
- プロービングしやすいパッド径・位置に設計（φ0.8〜1.0mm推奨）
- 電源・GNDラインへのテストポイント追加
- LEDや表示部品による状態確認の仕組み（通電・異常検知等）
６－４ チェックリスト（製造・保守観点）
| 項目 | 確認内容 |
| 部品実装方向 | すべての同一部品が同一方向に並んでいるか |
| メンテナンス性 | 交換部品に手が届くクリアランスがあるか |
| 検査パッド配置 | 信号・電源・GNDに測定パッドが設けられているか |
| シルク印刷 | 部品番号・極性マークが正確に記載されているか |
まとめ
| 配慮事項 | 効果 |
| 部品の向き統一 | 実装ミス・工数削減 |
| パッドの配置最適化 | 検査精度・保守性の向上 |
| 明確な印刷情報 | 現場作業者の負担軽減 |
| 回路ブロック化 | トラブル箇所の特定が容易 |
